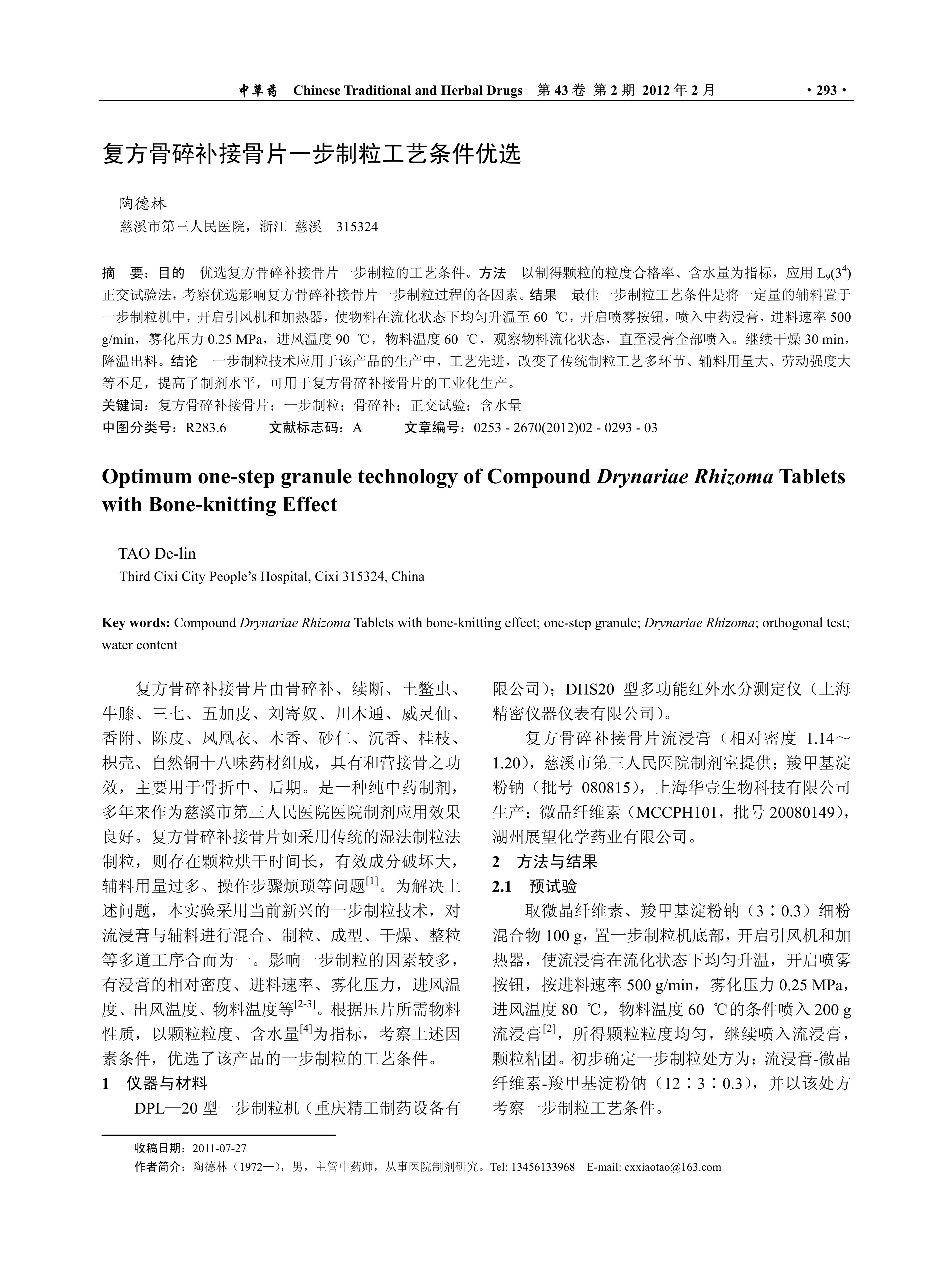

目的 优选复方骨碎补接骨片一步制粒的工艺条件。方法 以制得颗粒的粒度合格率、含水量为指标，应用L⁹(3⁴)正交试验法，考察优选影响复方骨碎补接骨片一步制粒过程的各因素。结果 最佳一步制粒工艺条件是将一定量的辅料置于一步制粒机中，开启引风机和加热器，使物料在流化状态下均匀升温至60 ℃，开启喷雾按钮，喷入中药浸膏，进料速率500 g/min，雾化压力0.25 MPa，进风温度90 ℃，物料温度60 ℃，观察物料流化状态，直至浸膏全部喷入。继续干燥30 min，降温出料。结论 一步制粒技术应用于该产品的生产中，工艺先进，改变了传统制粒工艺多环节、辅料用量大、劳动强度大等不足，提高了制剂水平，可用于复方骨碎补接骨片的工业化生产。
